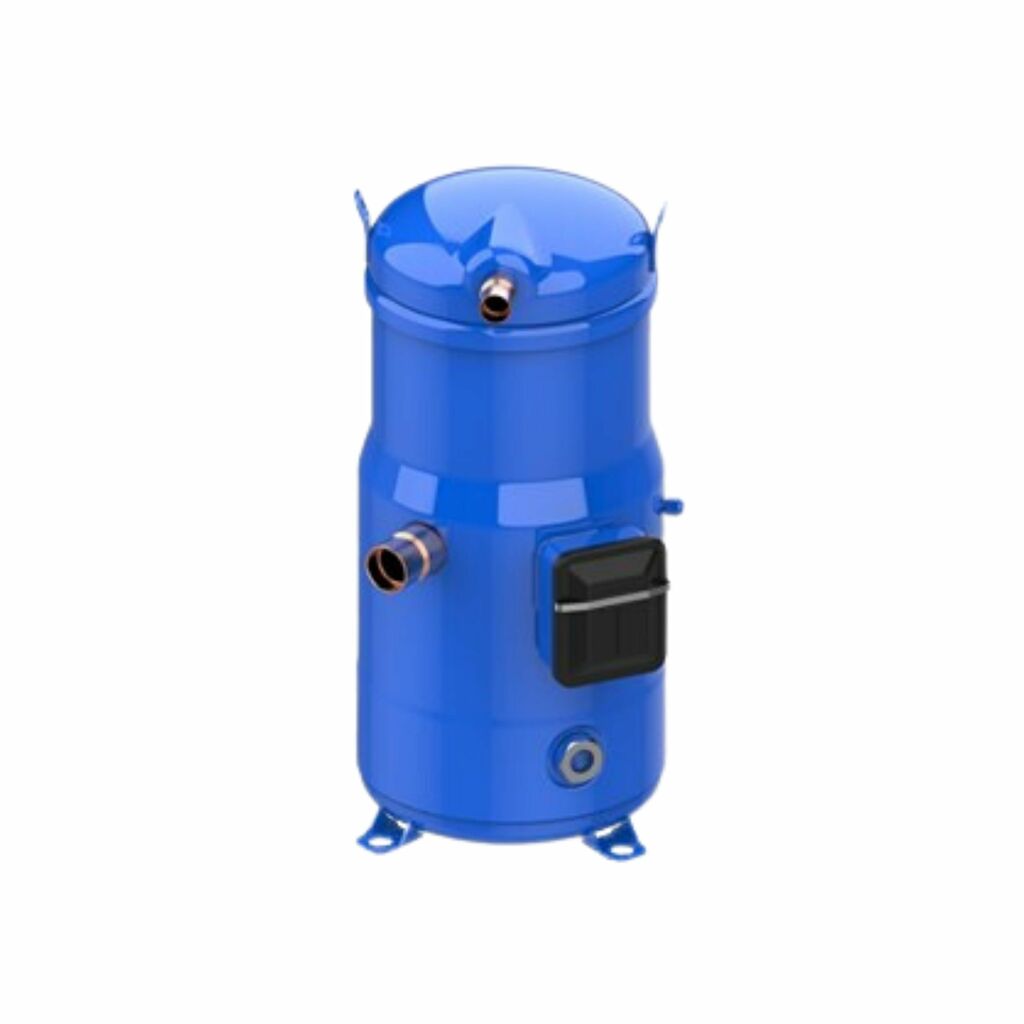

Compressor Scroll SH161A9ALC 380V 3F R410 Danfoss - SH161
Altura da conexão da sucção [mm]278 mm
Altura da conexão de descarga [mm]509 mm
Altura total [mm]540 mm
Aterramento do torque [Nm] 2Nm
Carga de refrigerante [kg] [Max] 7,9kg
Carga de óleo [L] 3,3 litros
Classe de proteção IP: IP54 (com prensa cabo)
Comprimento da embalagem [mm]: 1150 milímetros
Conexões de forçaParafuso 4,8 mm
Controle de capacidade: Velocidade fixa
Cor: Azul
Corrente de operação máxima [MOC] 37A
Código de configuração: Individual
Descrição: SH161-9
Diâmetro (mm) 243 milímetros
Economizador: NÃO
Equalização do óleo: Rotolock 1-3/4"
EU RoHS compliance: Sim, com isenções
Cláusula de isenção RoHS da UE: 6(a), 6(a)-I, 7(a), 7(c)-I, 8(b), 9(b)
Família: SH
Fase: 3
Fonte de alimentação do compressor [V] 380/3/60
Frequência [Hz]: 60
Grupo de produtos:Compressores herméticos
HP de Fábrica [bar]0 barra
HP de teste [bar] [Máx]: 48,7 barras
No âmbito de REEE e contém bateriasNo
Instruções enviadasInstruções de Instalação
Largura da embalagem [mm]950 milímetros
LP de Fábrica [bar]0 barra
LP de teste [bar] [Máx]: 33,3 barras
LRA: 177A
Material de conexão de sucção: -
Pressão máxima (PS) - lado alto: 48,7 barras
Pressão máxima (PS) - lado inferior: 33,3 barras
MCC: 41A
Número do modeloSH161A9ALC
Montagem: Kit de montagem com calços, parafusos, porcas, luvas e arruelas.
Montagem do vidroRosca
Fonte de alimentação de rede [V/Ph/Hz] 380-400/3/60
Número de ciclos por hora [Max] 12
Padrão de encaixeODF
Peso da embalagem [Kg]: 582kg
Porta de Manômetro HP: Nenhum
Porta de Manômetro LP: Schrader
Potência de torque [Nm] 3Nm
Proteção do motorProtetor interno de sobrecarga
Referência do óleo160SZ
Refrigerantes: R410A
Resistência de enrolamento para compressores trifásicos com enrolamentos idênticos [Ohm]0.57 Ohm
RLA: 29.3 A
Tamanho da conexão de descarga [in] 7/8 in
Tamanho da conexão de sucção [in] 1 3/8 in
Tamanho da embalagem [mm]750 mm
Tamanho do tubo da conexão de descarga [in] 7/8 in
Tamanho do tubo da conexão de sucção [in] 1 3/8 in
Teste Dif [bar] [Max]: 37 bar
Tipo: SH161
Tipo de conexão: Brasado
Tipo de óleo: POE
Torque de montagem [Nm] 15 N-m
TS máxima lado de alta: 150 °C
TS máxima lado de baixa: 55 °C
TS mínimo lado de alta: -35 °C
TS mínimo lado de baixa: -35 °C
Técnica da marca: Compressor Scroll
Utilização de segmentos: Ar condicionado
Valor alto de faixa de tensão a 60Hz [V]418 V
Valor alto de tensão nominal a 60Hz [V]380 V
Valor baixo de faixa de tensão a 60Hz [V] 342 V
Valor baixo de tensão nominal a 60Hz [V] 380 V
Velocidade rotacional a 60Hz [rpm] 3500 rpm
Viscosidade [cP] 32 cP
Volume de cilindrada [cm3] 151.7 cm³
Volume lado de alta0.7 L
Volume lado de baixa: 13.6 L
Válvula de descarga [Nm] 50 N-m
Ângulo de descarga: 8560003
Óleo: Carga de óleo inicial.
